Zement-Verbund-Rohr
mit Spezialbeschichtung
ZVR
Auf die Merkliste
- homogener Verbund zum Beton durch Spezialbeschichtung
Fakten
Vorteile:
- geringes Gewicht
- einfache Montage in der Schalung
- vor Ort ablängbar
- einsetzbar in alle WU-Beton-Wandarten inklusive Elementbauweise
Lieferumfang:
- 2 Stück Verschlussdeckel
Eigenschaften:
- FHRK-zertifiziert
- bruchunempfindlich, formstabil
- einbaufertig verschlossen
Anwendungsbereich:
- WU-Richtlinie: Beanspruchungsklasse 1 und 2
Werkstoff:
- Rohr: PVC-U
- Verschlussdeckel: PE
Dichtheit:
- gas- und wasserdicht
Montageanleitung
Prüfberichte
Datenblatt & Ausschreibungstext
Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol
downloaden.
Varianten
| Futterrohr Øi (mm) | Futterrohr Øa (mm) | Wandstärke (mm) | Bestellbezeichnung | Artikelnummer | GTIN | |
|---|---|---|---|---|---|---|
| 50 | 54 | 100 | ZVR50/100 fc | 1200050100 | 4052487217897 | Anzahl: |
| 50 | 54 | 200 | ZVR50/200 fc | 1200050200 | 4052487201308 | Anzahl: |
| 50 | 54 | 250 | ZVR50/250 fc | 1200050250 | 4052487196314 | Anzahl: |
| 50 | 54 | 300 | ZVR50/300 fc | 1200050300 | 4052487194990 | Anzahl: |
| 50 | 54 | 400 | ZVR50/400 fc | 1200050400 | 4052487204897 | Anzahl: |
| 50 | 54 | 450 | ZVR50/450 fc | 1200050450 | 4052487196116 | Anzahl: |
| 50 | 54 | 500 | ZVR50/500 fc | 1200050500 | 4052487139953 | Anzahl: |
| 50 | 54 | 550 | ZVR50/550 fc | 1200050550 | 4052487170673 | Anzahl: |
| 50 | 54 | 600 | ZVR50/600 fc | 1200050600 | 4052487169103 | Anzahl: |
| 50 | 54 | 650 | ZVR50/650 c 1) | 1200050650 | 4052487173629 | Anzahl: |
| 50 | 54 | 700 | ZVR50/700 c 1) | 1200050700 | 4052487173148 | Anzahl: |
| 50 | 54 | 750 | ZVR50/750 c 1) | 1200050750 | 4052487174213 | Anzahl: |
| 50 | 54 | 800 | ZVR50/800 fc 1) | 3030347093 | 4052487230445 | Anzahl: |
| 50 | 54 | 850 | ZVR50/850 c 1) | 1200050850 | 4052487202558 | Anzahl: |
| 50 | 54 | 900 | ZVR50/900 c 1) | 1200050900 | 4052487171595 | Anzahl: |
1) Ab einer Länge > 600 mm ist das Zement-Verbund-Rohr beidseitig mit jeweils 250 mm beschichtet.

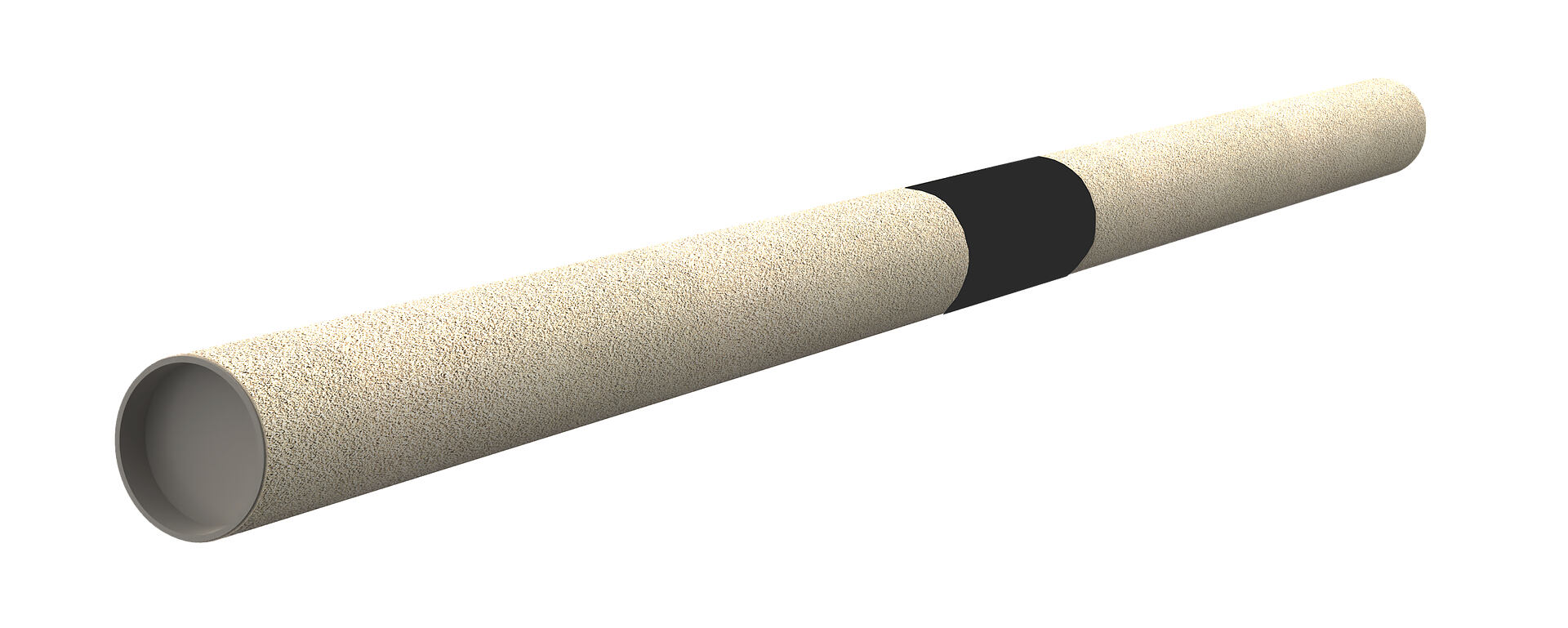

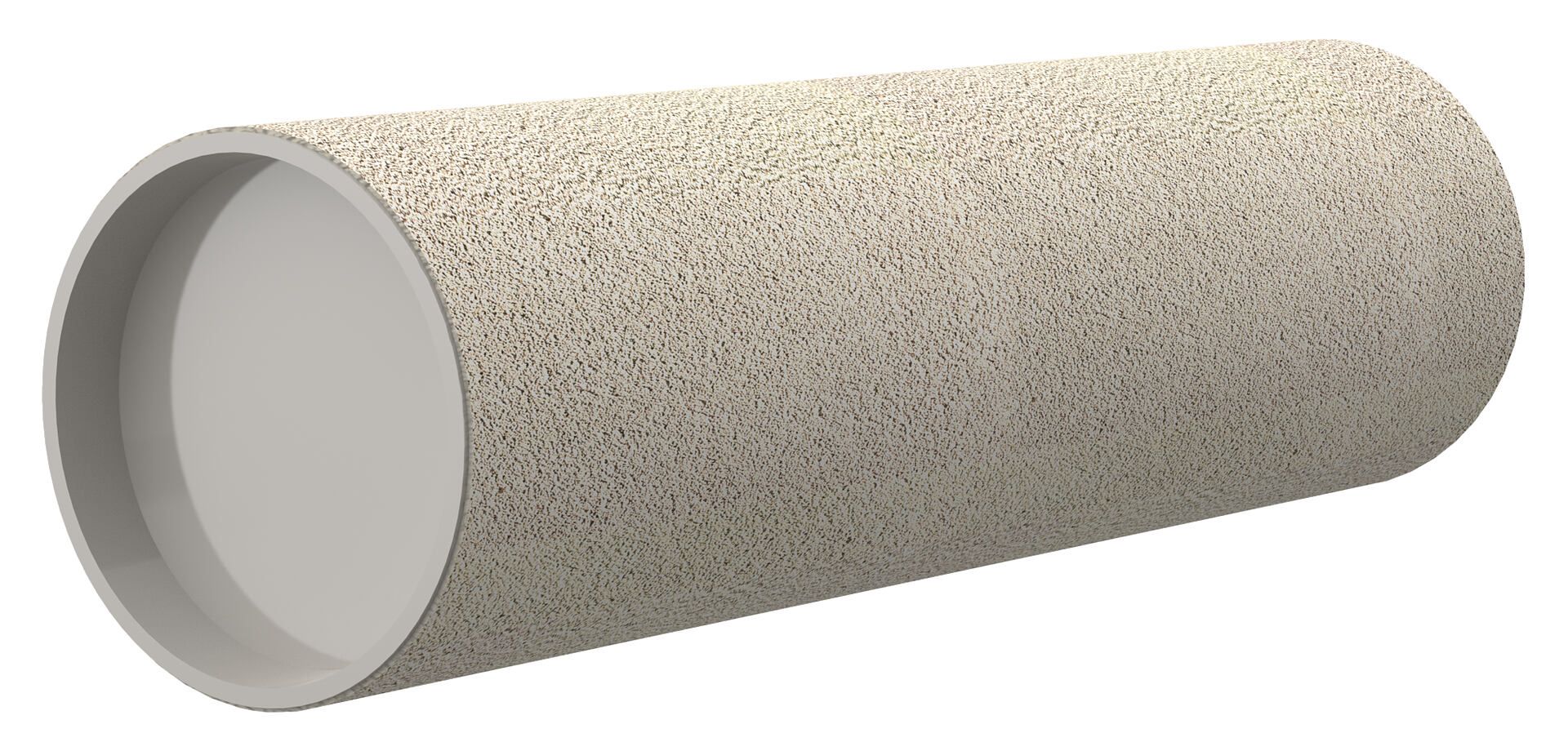

fc = vollbeschichtet (fully coated), c = teilbeschichtet beidseitig mit jeweils 250 mm (coated)
| Futterrohr Øi (mm) | Futterrohr Øa (mm) | Wandstärke (mm) | Bestellbezeichnung | Artikelnummer | GTIN | |
|---|---|---|---|---|---|---|
| 80 | 95 | 100 | ZVR80/100 fc | 1200080100 | 4052487204989 | Anzahl: |
| 80 | 95 | 200 | ZVR80/200 fc | 1200080200 | 4052487124195 | Anzahl: |
| 80 | 95 | 240 | ZVR80/240 fc | 1200080240 | 4052487124201 | Anzahl: |
| 80 | 95 | 250 | ZVR80/250 fc | 1200080250 | 4052487124218 | Anzahl: |
| 80 | 95 | 300 | ZVR80/300 fc | 1200080300 | 4052487124225 | Anzahl: |
| 80 | 95 | 350 | ZVR80/350 fc | 3030372620 | Anzahl: | |
| 80 | 95 | 365 | ZVR80/365 fc | 1200080365 | 4052487124232 | Anzahl: |
| 80 | 95 | 400 | ZVR80/400 fc | 1200080400 | 4052487124249 | Anzahl: |
| 80 | 95 | 450 | ZVR80/450 fc | 3030340214 | Anzahl: | |
| 80 | 95 | 500 | ZVR80/500 fc | 1200080500 | 4052487124256 | Anzahl: |
| 80 | 95 | 550 | ZVR80/550 fc | 1200080551 | 4052487208826 | Anzahl: |
| 80 | 95 | 650 | ZVR80/650 c 1) | 3030340219 | Anzahl: | |
| 80 | 95 | 700 | ZVR80/700 c 1) | 3030356985 | Anzahl: | |
| 80 | 95 | 800 | ZVR80/800 c 1) | 1200080800 | 4052487208833 | Anzahl: |
| 80 | 95 | 900 | ZVR80/900 c 1) | 1200080900 | 4052487208840 | Anzahl: |
| 80 | 95 | 1000 | ZVR80/1000 c 1) | 3030356984 | Anzahl: |
1) Ab einer Länge > 600 mm ist das Zement-Verbund-Rohr beidseitig mit jeweils 250 mm beschichtet.
fc = vollbeschichtet (fully coated), c = teilbeschichtet beidseitig mit jeweils 250 mm (coated)
| Futterrohr Øi (mm) | Futterrohr Øa (mm) | Wandstärke (mm) | Bestellbezeichnung | Artikelnummer | GTIN | |
|---|---|---|---|---|---|---|
| 100 | 115 | 100 | ZVR100/100 fc | 1200100100 | 4052487205023 | Anzahl: |
| 100 | 115 | 150 | ZVR100/150 fc | 1200100150 | 4052487172356 | Anzahl: |
| 100 | 115 | 160 | ZVR100/160 fc | 1200100160 | 4052487205016 | Anzahl: |
| 100 | 115 | 200 | ZVR100/200 fc | 1200100200 | 4052487124294 | Anzahl: |
| 100 | 115 | 240 | ZVR100/240 fc | 1200100240 | 4052487124300 | Anzahl: |
| 100 | 115 | 250 | ZVR100/250 fc | 1200100250 | 4052487124317 | Anzahl: |
| 100 | 115 | 300 | ZVR100/300 fc | 1200100300 | 4052487124324 | Anzahl: |
| 100 | 115 | 350 | ZVR100/350 fc | 1200100350 | 4052487205047 | Anzahl: |
| 100 | 115 | 360 | ZVR100/360 fc | 1200100360 | 4052487207485 | Anzahl: |
| 100 | 115 | 365 | ZVR100/365 fc | 1200100365 | 4052487124331 | Anzahl: |
| 100 | 115 | 400 | ZVR100/400 fc | 1200100400 | 4052487124348 | Anzahl: |
| 100 | 115 | 450 | ZVR100/450 fc | 1200100450 | 4052487205054 | Anzahl: |
| 100 | 115 | 500 | ZVR100/500 fc | 1200100500 | 4052487124355 | Anzahl: |
| 100 | 115 | 550 | ZVR100/550 fc | 1200100551 | 4052487208895 | Anzahl: |
| 100 | 115 | 600 | ZVR100/600 fc | 1200100601 | 4052487205092 | Anzahl: |
| 100 | 115 | 650 | ZVR100/650 c 1) | 1200100651 | 4052487207553 | Anzahl: |
| 100 | 115 | 700 | ZVR100/700 c 1) | 1200100700 | 4052487205085 | Anzahl: |
| 100 | 115 | 750 | ZVR100/750 c 1) | 1200100750 | 4052487208932 | Anzahl: |
| 100 | 115 | 800 | ZVR100/800 c 1) | 1200100800 | 4052487205108 | Anzahl: |
| 100 | 115 | 900 | ZVR100/900 c 1) | 1200100900 | 4052487207508 | Anzahl: |
| 100 | 115 | 1000 | ZVR100/1000 c 1) | 1200101000 | 4052487205061 | Anzahl: |
1) Ab einer Länge > 600 mm ist das Zement-Verbund-Rohr beidseitig mit jeweils 250 mm beschichtet.
fc = vollbeschichtet (fully coated), c = teilbeschichtet beidseitig mit jeweils 250 mm (coated)
| Futterrohr Øi (mm) | Futterrohr Øa (mm) | Wandstärke (mm) | Bestellbezeichnung | Artikelnummer | GTIN | |
|---|---|---|---|---|---|---|
| 125 | 142 | 100 | ZVR125/100 fc | 1200125100 | 4052487205115 | Anzahl: |
| 125 | 142 | 150 | ZVR125/150 fc | 1200125150 | 4052487205139 | Anzahl: |
| 125 | 142 | 200 | ZVR125/200 fc | 1200125200 | 4052487124393 | Anzahl: |
| 125 | 142 | 240 | ZVR125/240 fc | 1200125240 | 4052487124409 | Anzahl: |
| 125 | 142 | 250 | ZVR125/250 fc | 1200125250 | 4052487124416 | Anzahl: |
| 125 | 142 | 300 | ZVR125/300 fc | 3030300278 | 4052487216432 | Anzahl: |
| 125 | 142 | 350 | ZVR125/350 fc | 1200125350 | 4052487207126 | Anzahl: |
| 125 | 142 | 365 | ZVR125/365 fc | 1200125365 | 4052487124430 | Anzahl: |
| 125 | 142 | 400 | ZVR125/400 fc | 1200125400 | 4052487124447 | Anzahl: |
| 125 | 142 | 500 | ZVR125/500 fc | 1200125500 | 4052487124454 | Anzahl: |
| 125 | 142 | 600 | ZVR125/600 fc | 1200125601 | 4052487205153 | Anzahl: |
| 125 | 142 | 700 | ZVR125/700 c 1) | 1200125700 | 4052487205160 | Anzahl: |
| 125 | 142 | 900 | ZVR125/900 c 1) | 1200125900 | 4052487208987 | Anzahl: |
| 125 | 142 | 1000 | ZVR125/1000 c 1) | 3030300277 | 4052487216425 | Anzahl: |
1) Ab einer Länge > 600 mm ist das Zement-Verbund-Rohr beidseitig mit jeweils 250 mm beschichtet.
fc = vollbeschichtet (fully coated), c = teilbeschichtet beidseitig mit jeweils 250 mm (coated)
| Futterrohr Øi (mm) | Futterrohr Øa (mm) | Wandstärke (mm) | Bestellbezeichnung | Artikelnummer | GTIN | |
|---|---|---|---|---|---|---|
| 150 | 167 | 100 | ZVR150/100 fc | 1200150100 | 4052487205207 | Anzahl: |
| 150 | 167 | 150 | ZVR150/150 fc | 1200150150 | 4052487173278 | Anzahl: |
| 150 | 167 | 200 | ZVR150/200 fc | 1200150200 | 4052487124492 | Anzahl: |
| 150 | 167 | 240 | ZVR150/240 fc | 1200150240 | 4052487124508 | Anzahl: |
| 150 | 167 | 250 | ZVR150/250 fc | 1200150250 | 4052487124515 | Anzahl: |
| 150 | 167 | 300 | ZVR150/300 fc | 1200150300 | 4052487124522 | Anzahl: |
| 150 | 167 | 350 | ZVR150/350 fc | 1200150350 | 4052487205238 | Anzahl: |
| 150 | 167 | 360 | ZVR150/360 fc | 1200150360 | 4052487205245 | Anzahl: |
| 150 | 167 | 365 | ZVR150/365 fc | 1200150365 | 4052487124539 | Anzahl: |
| 150 | 167 | 400 | ZVR150/400 fc | 1200150400 | 4052487124546 | Anzahl: |
| 150 | 167 | 450 | ZVR150/450 fc | 1200150450 | 4052487205252 | Anzahl: |
| 150 | 167 | 500 | ZVR150/500 fc | 1200150500 | 4052487124553 | Anzahl: |
| 150 | 167 | 600 | ZVR150/600 fc | 1200150601 | 4052487205283 | Anzahl: |
| 150 | 167 | 650 | ZVR150/650 c 1) | 1200150651 | 4052487205894 | Anzahl: |
| 150 | 167 | 700 | ZVR150/700 c 1) | 1200150700 | 4052487205290 | Anzahl: |
| 150 | 167 | 750 | ZVR150/750 c 1) | 1200150750 | 4052487207645 | Anzahl: |
| 150 | 167 | 800 | ZVR150/800 c 1) | 1200150800 | 4052487205337 | Anzahl: |
| 150 | 167 | 850 | ZVR150/850 c 1) | 1200150850 | 4052487207652 | Anzahl: |
| 150 | 167 | 900 | ZVR150/900 c 1) | 1200150900 | 4052487205306 | Anzahl: |
| 150 | 167 | 1000 | ZVR150/1000 c 1) | 1200151001 | 4052487205887 | Anzahl: |
1) Ab einer Länge > 600 mm ist das Zement-Verbund-Rohr beidseitig mit jeweils 250 mm beschichtet.
fc = vollbeschichtet (fully coated), c = teilbeschichtet beidseitig mit jeweils 250 mm (coated)
| Futterrohr Øi (mm) | Futterrohr Øa (mm) | Wandstärke (mm) | Bestellbezeichnung | Artikelnummer | GTIN | |
|---|---|---|---|---|---|---|
| 200 | 219 | 100 | ZVR200/100 fc | 1200200100 | 4052487209090 | Anzahl: |
| 200 | 219 | 150 | ZVR200/150 fc | 1200200150 | 4052487205344 | Anzahl: |
| 200 | 219 | 200 | ZVR200/200 fc | 1200200200 | 4052487124591 | Anzahl: |
| 200 | 219 | 240 | ZVR200/240 fc | 1200200240 | 4052487124607 | Anzahl: |
| 200 | 219 | 250 | ZVR200/250 fc | 1200200250 | 4052487124614 | Anzahl: |
| 200 | 219 | 300 | ZVR200/300 fc | 3030300280 | 4052487216456 | Anzahl: |
| 200 | 219 | 350 | ZVR200/350 fc | 1200200350 | 4052487205368 | Anzahl: |
| 200 | 219 | 360 | ZVR200/360 fc | 1200200360 | 4052487205382 | Anzahl: |
| 200 | 219 | 365 | ZVR200/365 fc | 1200200365 | 4052487124638 | Anzahl: |
| 200 | 219 | 400 | ZVR200/400 fc | 1200200400 | 4052487124645 | Anzahl: |
| 200 | 219 | 450 | ZVR200/450 fc | 1200200450 | 4052487205375 | Anzahl: |
| 200 | 219 | 500 | ZVR200/500 fc | 1200200500 | 4052487124669 | Anzahl: |
| 200 | 219 | 550 | ZVR200/550 fc | 1200200551 | 4052487205405 | Anzahl: |
| 200 | 219 | 600 | ZVR200/600 fc | 1200200601 | 4052487205399 | Anzahl: |
| 200 | 219 | 650 | ZVR200/650 c 1) | 1200200651 | 4052487205474 | Anzahl: |
| 200 | 219 | 700 | ZVR200/700 fc 1) | 3030310380 | Anzahl: | |
| 200 | 219 | 750 | ZVR200/750 fc 1) | 3030306525 | Anzahl: | |
| 200 | 219 | 800 | ZVR200/800 c 1) | 1200200800 | 4052487205481 | Anzahl: |
| 200 | 219 | 900 | ZVR200/900 c 1) | 1200200900 | 4052487205429 | Anzahl: |
| 200 | 219 | 1000 | ZVR200/1000 c 1) | 3030300279 | 4052487216449 | Anzahl: |
1) Ab einer Länge > 600 mm ist das Zement-Verbund-Rohr beidseitig mit jeweils 250 mm beschichtet.
fc = vollbeschichtet (fully coated), c = teilbeschichtet beidseitig mit jeweils 250 mm (coated)
| Futterrohr Øi (mm) | Futterrohr Øa (mm) | Wandstärke (mm) | Bestellbezeichnung | Artikelnummer | GTIN | |
|---|---|---|---|---|---|---|
| 250 | 269 | 100 | ZVR250/100 fc | 3030310354 | Anzahl: | |
| 250 | 269 | 150 | ZVR250/150 fc | 1200250150 | 4052487205511 | Anzahl: |
| 250 | 269 | 200 | ZVR250/200 fc | 1200250200 | 4052487124706 | Anzahl: |
| 250 | 269 | 240 | ZVR250/240 fc | 1200250240 | 4052487124713 | Anzahl: |
| 250 | 269 | 250 | ZVR250/250 fc | 1200250250 | 4052487124720 | Anzahl: |
| 250 | 269 | 300 | ZVR250/300 fc | 1200250300 | 4052487124737 | Anzahl: |
| 250 | 269 | 350 | ZVR250/350 fc | 1200250350 | 4052487205542 | Anzahl: |
| 250 | 269 | 365 | ZVR250/365 fc | 1200250365 | 4052487124744 | Anzahl: |
| 250 | 269 | 400 | ZVR250/400 fc | 1200250400 | 4052487124751 | Anzahl: |
| 250 | 269 | 450 | ZVR250/450 fc | 1200250451 | 4052487207713 | Anzahl: |
| 250 | 269 | 500 | ZVR250/500 fc | 1200250500 | 4052487124775 | Anzahl: |
| 250 | 269 | 550 | ZVR250/550 fc | 1200250551 | 4052487207737 | Anzahl: |
| 250 | 269 | 600 | ZVR250/600 fc | 1200250601 | 4052487205559 | Anzahl: |
| 250 | 269 | 650 | ZVR250/650 c 1) | 1200250651 | 4052487205573 | Anzahl: |
| 250 | 269 | 700 | ZVR250/700 c 1) | 1200250700 | 4052487205566 | Anzahl: |
| 250 | 269 | 800 | ZVR250/800 c 1) | 1200250802 | 4052487205924 | Anzahl: |
| 250 | 269 | 900 | ZVR250/900 c 1) | 1200250900 | 4052487209120 | Anzahl: |
| 250 | 269 | 1000 | ZVR250/1000 c 1) | 1200251001 | 4052487205917 | Anzahl: |
1) Ab einer Länge > 600 mm ist das Zement-Verbund-Rohr beidseitig mit jeweils 250 mm beschichtet.
fc = vollbeschichtet (fully coated), c = teilbeschichtet beidseitig mit jeweils 250 mm (coated)
| Futterrohr Øi (mm) | Futterrohr Øa (mm) | Wandstärke (mm) | Bestellbezeichnung | Artikelnummer | GTIN | |
|---|---|---|---|---|---|---|
| 300 | 321 | 200 | ZVR300/200 fc | 1200300200 | 4052487124812 | Anzahl: |
| 300 | 321 | 240 | ZVR300/240 fc | 1200300240 | 4052487124829 | Anzahl: |
| 300 | 321 | 250 | ZVR300/250 fc | 1200300250 | 4052487124836 | Anzahl: |
| 300 | 321 | 300 | ZVR300/300 fc | 1200300300 | 4052487124843 | Anzahl: |
| 300 | 321 | 350 | ZVR300/350 fc | 1200300350 | 4052487205580 | Anzahl: |
| 300 | 321 | 360 | ZVR300/360 fc | 3030353531 | Anzahl: | |
| 300 | 321 | 365 | ZVR300/365 fc | 1200300365 | 4052487124850 | Anzahl: |
| 300 | 321 | 400 | ZVR300/400 fc | 1200300400 | 4052487124867 | Anzahl: |
| 300 | 321 | 450 | ZVR300/450 fc | 1200300450 | 4052487209175 | Anzahl: |
| 300 | 321 | 500 | ZVR300/500 fc | 1200300500 | 4052487124874 | Anzahl: |
| 300 | 321 | 550 | ZVR300/550 fc | 1200300551 | 4052487207751 | Anzahl: |
| 300 | 321 | 600 | ZVR300/600 fc | 1200300601 | 4052487207782 | Anzahl: |
| 300 | 321 | 650 | ZVR300/650 c 1) | 1200300651 | 4052487205948 | Anzahl: |
| 300 | 321 | 700 | ZVR300/700 c 1) | 1200300700 | 4052487205597 | Anzahl: |
| 300 | 321 | 800 | ZVR300/800 c 1) | 1200300800 | 4052487205603 | Anzahl: |
| 300 | 321 | 900 | ZVR300/900 c 1) | 1200300900 | 4052487205610 | Anzahl: |
1) Ab einer Länge > 600 mm ist das Zement-Verbund-Rohr beidseitig mit jeweils 250 mm beschichtet.
fc = vollbeschichtet (fully coated), c = teilbeschichtet beidseitig mit jeweils 250 mm (coated)
Zubehör
Ringraumdichtungen für Kabel
Ringraumdichtungen für Rohre
Immer. Sicher. Einzigartig.
Unverwechselbar dank Hauff-Technik DNA
Immer wieder setzt Hauff-Technik neue Maßstäbe und hinterlässt unverwechselbare Spuren am Markt. Alle Produkte mit dem Daumenabdruck eff2 stehen für maximale Effektivität und Effizienz. Ein Identifikationsmerkmal, welches das einzigartige Zusammenspiel mehrerer Produktvorteile symbolisiert. Lösungen, die nur Hauff-Technik bietet und dadurch seinen Kunden ein Höchstmaß an Anwenderfreundlichkeit, Schnelligkeit, Flexibilität, Zuverlässigkeit und Einsparpotenzial garantiert.
Dieses Produkt wurde nach Maßgabe der FHRK-Prüfgrundlage ausgezeichnet.
Mit der Vielzahl an Anbietern und Herstellern von Dichtungslösungen fühlt man sich schnell überfordert. Welche Dichtungen werden meinen Ansprüchen gerecht? Werden Qualitätsstandards eingehalten? Und wie sehen diese überhaupt aus? Denn bislang gibt es für Rohr- und Kabelabdichtungen keinerlei Standards, Normen oder Richtlinien. Genau damit hat sich der Fachverband für Rohre und Kabel e.V. auseinandergesetzt und einheitliche Standards festgelegt.
Das Resultat: Umfassende und einheitliche Prüfgrundlagen, die mit Fachvertretern und der Herstellerindustrie ausgearbeitet wurden. Durch diesen Synergieeffekt wurden sämtliche Bedürfnisse und Ansprüche an Dichtungslösungen abgedeckt.
Was das für Sie bedeutet? Ganz einfach: Mehr Sicherheit, höhere Qualität und eine bessere Vergleichbarkeit für Produkte, denen Sie vertrauen können.
Helfen Sie uns den Service unserer Website zu verbessern!
Wo würden Sie sich einordnen?
Architekt:in & Planer:in
Handelspartner:in
Kommunikationsbranche
EVU/Stadtwerke
Installateur:in
Bau-/Generalunternehmer:in
Robert-Bosch-Straße 9
89568 Hermaringen, GERMANY
Tel.: +49 7322 1333-0
Fax: +49 7322 1333-999
Zoeppritzstraße 73
89522 Heidenheim, GERMANY
Tel.: +49 7321 94690-0
Please choose your region
-
Belgium
-
Česko
-
Danmark
-
Deutschland
-
España
-
France
-
Global
-
Hrvatska
-
Italia
-
Luxembourg
-
Magyarország
-
Nederland
-
Österreich
-
Polska
-
Schweiz
-
Slovenija
-
Slovensko
-
Sverige
-
United Kingdom
-
Global
-
USA
-
Global
-
中国
-
Global
-
الإمارات العربية المتحدة
